Camera de frână cu disc explicată: de ce flotele trec de la sistemele cu tambur

Cum o cameră de frână cu disc transformă presiunea aerului în forță

A camera de frana cu disc este o carcasă cilindrică etanșă, împărțită în două secțiuni de o diafragmă flexibilă. Când șoferul apasă pedala de frână, aerul comprimat intră în cameră și împinge diafragma, împingând o tijă de împingere spre exterior. Acea tija de împingere se conectează la mecanismul de acționare al etrierului, care prinde plăcuțele de discul rotativ. Eliberați presiunea aerului, iar un arc de retur intern trage tija înapoi, eliberând plăcuțele.

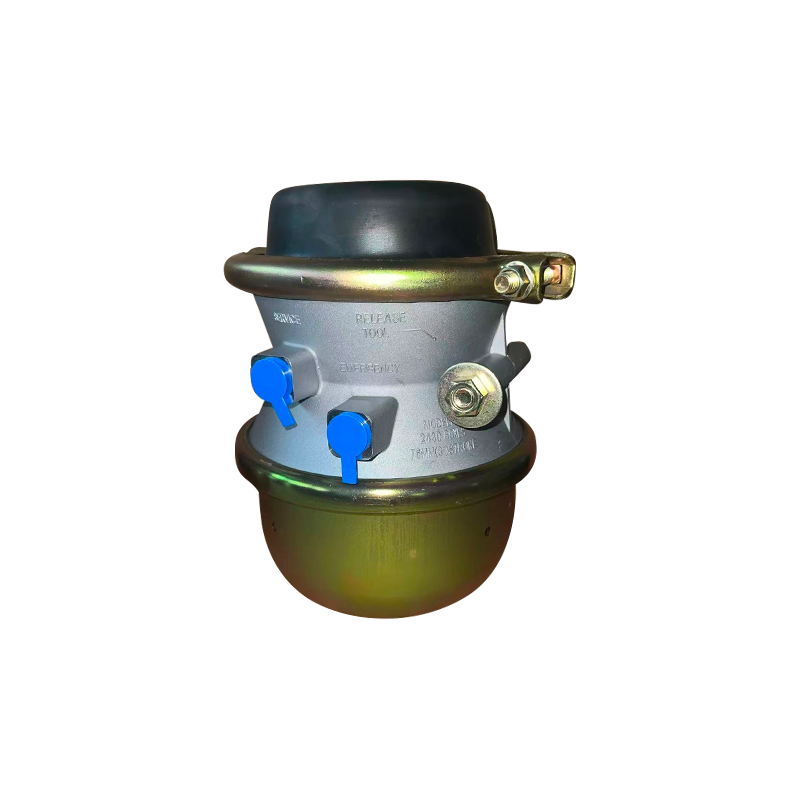

Majoritatea camerelor cu discuri utilizate pe vehiculele grele sunt camere de frână cu arc - o unitate combinată cu o cameră de serviciu pentru frânarea normală și o cameră cu arc în spatele acesteia care aplică forță mecanică completă pentru parcare și frânare de urgență, folosind presiunea arcului stocată mai degrabă decât presiunea aerului. Acest design dublu înseamnă că frâna se poate bloca chiar și în timpul defecțiunii totale a sistemului de aer, motiv pentru care inspecția camerei arcului este un element obligatoriu la majoritatea verificărilor de siguranță a vehiculelor comerciale.

Camere de disc vs camere de tobe S-Cam: diferențele de bază

Cea mai mare diferență practică între sistemele de tambur cu disc și S-cam se rezumă la lungimea cursei și comportamentul de auto-ajustare. Camerele de frână cu disc funcționează pe o cursă mult mai scurtă, deoarece mecanismul etrierului necesită mult mai puțină cursă a tijei de împingere decât legătura cu came și saboți într-un sistem de tambur.

Deoarece cursa este mai scurtă, camerele discului ating forța de strângere completă cu mai puțină deplasare a aerului, ceea ce reduce distanța măsurabilă față de distanța totală de oprire - un factor care a împins frânele cu disc să devină echipament standard pe o parte din ce în ce mai mare de axe noi de tractor și remorcă în ultimul deceniu, condus parțial de cerințele de reglementare privind distanța de oprire introduse pentru camioanele grele noi.

Ajustarea cursei: un număr mic cu consecințe mari

Toleranța la lungimea cursei este mult mai puțin îngăduitoare pe sistemele cu discuri decât se așteaptă majoritatea tehnicienilor din fundalurile cu frână cu tambur. O cameră de disc care funcționează în afara intervalului de cursă nominală poate însemna că etrierul nu se eliberează complet între aplicații, generând căldură în exces și accelerând uzura plăcuțelor sau că nu atinge forța de strângere completă în timpul frânării puternice.

Semnele o cameră necesită atenție

• Lungimea cursei depășește valoarea maximă nominală a producătorului, de obicei verificată cu un indicator de cursă sau cu măsurare manuală în timpul inspecției.
• Scurgeri de aer vizibile în jurul etanșării cu diafragmă, adesea auzite ca un șuierat când frânele sunt aplicate sau eliberate.
• Uzura neuniformă a plăcuțelor pe o osie, care se datorează frecvent la livrarea inconsecventă a presiunii în cameră pe o parte.
• Răspuns lent la pedală sau o senzație de frână spongioasă, ceea ce poate indica o diafragmă parțial defectată care reduce presiunea efectivă în cameră.

Dimensionarea corectă a unei camere pentru aplicație

Dimensiunea camerei, exprimată ca număr de tip, cum ar fi Tip 20, Tip 24 sau Tip 30, reflectă aria efectivă a diafragmei în inci pătrați și determină direct câtă forță poate genera camera la o anumită presiune a aerului. Subdimensionarea unei camere pentru greutatea nominală brută a vehiculului reduce forța de strângere disponibilă și extinde distanța de oprire sub sarcină; supradimensionarea adaugă greutate și costuri inutile fără beneficii semnificative.

Specificațiile producătorului pentru osii ar trebui să aibă întotdeauna prioritate față de diagramele de dimensionare generice, deoarece forța necesară reală depinde și de raportul de pârghie a etrierului și diametrul rotorului, ambele variază între modelele de osie și etrier, chiar și la același tip de cameră.

Practici de întreținere care prelungesc durata de viață a camerei

Camerele de frână cu disc necesită întreținere relativ redusă în comparație cu legăturile de frână cu tambur, dar neglijarea încă scurtează semnificativ durata de viață. Datele flotei arată în mod constant că camerele vehiculelor cu drenaj obișnuit al umidității sistemului de aer durează mai mult decât cele de pe vehiculele în care uscătoarele de aer sau supapele de scurgere sunt ignorate, deoarece coroziunea internă de la umiditatea prinsă este una dintre cauzele principale ale defecțiunii premature a diafragmei.

Pași practici care merită standardizați

1. Goliți rezervoarele de aer în mod regulat sau confirmați că supapele de scurgere automate funcționează, deoarece acumularea de umiditate accelerează coroziunea internă.
2. Verificați cursa tijei de împingere în raport cu specificațiile de cursă ale producătorului la fiecare inspecție programată, nu doar în timpul certificării anuale.
3. Inspectați banda de clemă și șuruburile de montare pentru slăbiciune, ceea ce poate cauza alinierea greșită și uzura neuniformă a diafragmei.
4. Înlocuiți camerele în perechi de axe, mai degrabă decât individual, atunci când una prezintă o uzură semnificativă, pentru a menține forța de frânare echilibrată dintr-o parte în alta.

Flotele care includ verificări ale cursei în programele de întreținere preventivă de rutină, în loc să se bazeze doar pe inspecții anuale, raportează semnificativ mai puține încălcări ale frânelor de pe marginea drumului și o rată mai mică de înlocuire neprogramată a camerei pe durata de viață a vehiculului..
